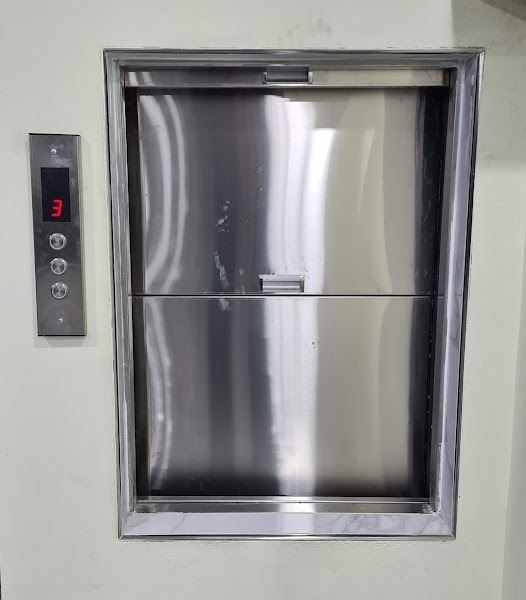

Thang máy tải thực phẩm 100kg 02 điểm dừng

Thang thực phẩm : Tải trọng 30-200Kg Dùng vận chuyển đồ ăn, thức uống trong nhà hàng, khách sạn, trung tâm dịch vụ…

THÔNG SỐ KỸ THUẬT CHUNG

1. Đặc tính chung :
Loại thang	Thang máy chở hàng
Hiệu thang	TH ELEVATOR
Mã hiệu	TH – F200-3
Xuất xứ	Lắp ráp, sản xuất tại phân xưởng sản xuất của công ty Thành Hải ở Việt nam.
Tải trọng thang chở hàng	150kg
Số lượng	01
Tốc độ	25m/p
Độ dài hành trình	Xác định theo thực tế công trình.
Số tầng phục vụ	2
Số điểm dừng/mở phục vụ	Mỗi cửa ở 1 tầng và 1 cửa bên trong cabin
Tên gọi các tầng	12
Vị trí phòng máy	Phía trên nóc tầng đỉnh
Nguồn điện động lực	3 Phase, 380 VAC(± 5 %), 50Hz
Nguồn chiếu sáng	1 Phase, 220 VAC (± 5 %), 50Hz
2- Các kích thước cơ bản
Kích thước Giếng thang(rộng x sâu)	1000x1000mm
Kích thước Phòng máy	>1100mm
Kích thước Cabin sử dụng (rộngx sâu x cao)	700x700x900mm
Kích thước cửa tầng (rộng x cao)	700x900mm
OH ( Over head)	3000 mm
PIT (Từ vị trí lấy Hàng tới đáy hố thang )	Tối thiểu 700mm

CHI TIẾT THÔNG SỐ KỸ THUẬT

DANH MỤC	THÔNG SỐ	CHI TIẾT	GHI CHÚ
VÁCH- SÀN CABIN	Vách cabin	Inox sọc nhuyễn 1.0mm
	Trần cabin	Inox sọc nhuyễn 1.0mm
	Sàn cabin	Inox sọc nhuyễn 1.0mm
	Khung cabin	Thép hình
CỬA TẦNG CỬA CABIN	Vị Trí	Tại mỗi tầng và Bên trong cabin
	Vật liệu	Inox sọc nhuyễn 1.0mm
	Nguyên lý hoạt động	mở cánh bằng tay lên và xuống
	Khung cửa	Thép hình
BẢNG ĐIỀU KHIỂN TẦNG	Vật liệu	Inox sọc nhuyễn dày 1mm , Dạng nổi
	Đèn báo tầng &chiều thang	Hiển thị LED ở bên trên mặt gọi tầng
	Các nút bấm gọi thang lên và xuống tại các tầng	Loại nút bấm có phát sáng chuyên dụng
ĐỘNG CƠ	Tên động cơ	Mitsubishi 2.2kw
	Phanh	DC110v
	Điện áp vào (Input)	03 phase 380V AC – 50Hz
	Hộp số đi kèm	Hộp giảm tốc bánh răng truyền động
	Xuất xứ	Thái Lan
HỆ ĐIỀU KHIỂN	Hệ thống điều khiển động lực	Điều khiển tốc độ vô cấp bằng hệ thống thay đổi điện áp và tần số *VVVF* (Variable Voltage Frenquency) chuyên dùng cho thang máy
	Tên Hệ thống điều khiển động lực (Biến tần)	Fuji
	Hệ điều khiển	Hệ thống điều khiển tín hiệu bằng bo mạch PLC,VXL , gọi tầng theo trình tự ưu tiên chiều đang hoạt động, tự động dừng tầng hoàn toàn.Bộ ghi giữ toàn bộ tín hiệu gọi tầng theo 02 chiều (Chiều lên và xuống) khi gọi thang.
DẪN HƯỚNG	Rail tiêu chuẩn cho thang máy	Tk5a : chuyên dùng cho thang máy
MÁ TRƯỢT	Dẫn hướng	Tk5A : loại chuyên dùng cho thang máy
ĐỐI TRỌNG	Chưa bao gồm
CÁC THIẾT BỊ AN TOÀN	Thiết bị bảo vệ	Bảo vệ mất pha, ngược pha, mất trung tính, sụt áp nhằm bảo vệ thang máy được an toàn.
CÁC THIẾT BỊ AN TOÀN	An toàn cửa	Thang chỉ chạy được khi toàn bộ các cửa được đóng kín
SẮT XI	Chân bệ máy	Theo tiêu chuẩn động cơ
	Giá đỡ rail	Ct3 – 3mm
	Vật tư phụ	Chuyên dùng
